CAME - KIT ATS portail battant 24 V ATS30DGR & ATS30DGS
8K01MP-027
Kit motorisation 24 V
Les opérateurs de la gamme ATS de CAME sont une solution pour automatiser les vantaux battants.
Leur forme de vérin électromécanique se posant en partie sur le vantail permet de motoriser un portail même dans un espace plus étroit.
Ils sont adaptés à une installation sur les portails à piliers jusqu'à 200 mm de profondeur (côte "C").
Paiement sécurisé par carte bancaire et virement
Livraison 24h par TNT (sauf produits de plus de 2m de long)
Kit portail battant ATS30DGR & ATS30DGS
Ce motoréducteur électromécanique est irréversible, permettant un blocage du portail sans nécessité d'ajouter une serrure électrique (elle reste néanmoins conseillée).
Il est équipé d'engrenages coniques pour le réducteur, rendant la course plus fluide.
Sa conception aluminium moulé sous pression et acier lui offre une longue durée de vie.
__
Gestion et connectivité :
L'armoire de commande ZL65 est inclue dans ce kit.
Elle permet la gestion de tous les paramètres du moteur (vitesse, ralentissements, ...) ainsi que la programmation des logiques de fonctionnement.
La logique de commande utilise un encodeur virtuel pour calculer la position du vantail et la détecter des variations durant la course (obstacles).
Équipée de décodage radio, elle rend la motorisation compatible à une commande à distance.
Cette armoire offre également une compatibilité à l'interface CAME Connect (plateforme web, applications Android et iOS) pour un contrôle simplifié à distance.
(Nécessite une passerelle Wi-Fi ou une interface CAME KEY pour l'installateur)
__

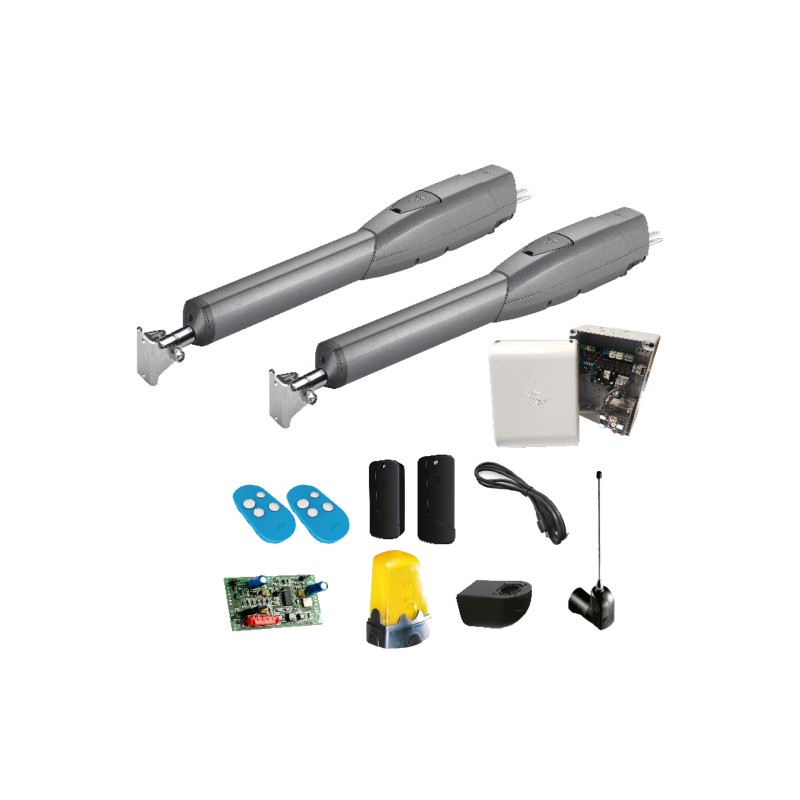

Contenu du kit :
- 1 moteur télescopique universel irréversible 24 V ATS30DGR avec encodeur et système de déverrouillage extérieur [801MP-0110]
- 1 moteur télescopique universel irréversible 24 V ATS30DGS [801MP-0070]
- 1 armoire de commande multifonction avec écran de signalisation [002ZL65]
- 2 émetteurs 4 canaux double fréquence rolling-code [806TS-0270]
- 1 carte radio enfichable 433,92 MHz [001AF43S]
- 1 paire de photocellules portée 10 m [001DIR10]
- 1 clignotant KRX à LED coupole jaune et antenne [806LA-0030] avec son support [806LA-0040]
- 5 m de câble pour branchement d'antenne [001TOP-RG58]
__
Caractéristiques techniques :
| Alimentation du groupe | 230 V AC - 50 / 60 Hz |
| Alimentation du moteur | 24 V DC |
| Courant maximal absorbé | 8 A |
| Puissance | 80 W |
| Force de traction | 400 ÷ 3000 N |
| Angle d'ouverture maximal | 120° |
| Vitesse d'ouverture | réglable |
| Caractéristiques maximales du vantail | de 3 m de large pour 400 Kg à 2 m de large pour 800 Kg |
| Usage | Intensif |
| Protection | IP 54 |
| Température de fonctionnement | -20°C - +55°C |
__
Présentation vidéo :
8K01MP-027
Fiche technique
- GAMME
- 24 V
- SOUS GAMME
- KIT
Références spécifiques
- EAN13
- 8050456084125
- Référence fabricant
- 8K01MP-027
