FAAC - POWER KIT INTÉGRAL 24V (770N - E034)
106757
Kit motorisation 24V
Avec un opérateur enterré, invisible et silencieux permettant d'automatiser le portail sans compromettre l'esthétisme.
Cette nouvelle version du kit POWER inclut la logique de commande E034 en boîtier, pour encore mieux répondre aux besoins des installations en extérieur (notamment la protection contre les intempéries).
⚠️ Caisson autoportant FAAC [490065] ou [490110] à prévoir.
Paiement sécurisé par carte bancaire et virement
Livraison 24h par TNT (sauf produits de plus de 2m de long)
Kit portail battant
L'opérateur 770N permet de motoriser les portails domestiques ou les plus petits portails tertiaires.
Il est autobloquant et est indiqué pour les vantaux battants jusqu'à 2 m de large (ou 3,5 m à l'ajout d'une électro-serrure).
Son avantage est sa facilité d'accès même après avoir été installé. Les caissons autoportants disposent d'un système de déblocage à double levier (brevet FAAC) pouvant être utilisé de l'intérieur comme de l'extérieur.
La logique de gestion E034 est fournie dans ce kit.
Cette carte gère tous les paramètres du moteur (vitesse, ralentissements, ...).
Mais aussi les accessoires via le BUS 2Easy et les systèmes de sécurité.
Elle permet également la commande du système via l'application Simply Connect, ou une intégration domotique.
De nombreuses logiques de fonctionnement sont programmables, permettant d'adapter la course du portail aux besoins des utilisateurs.
__

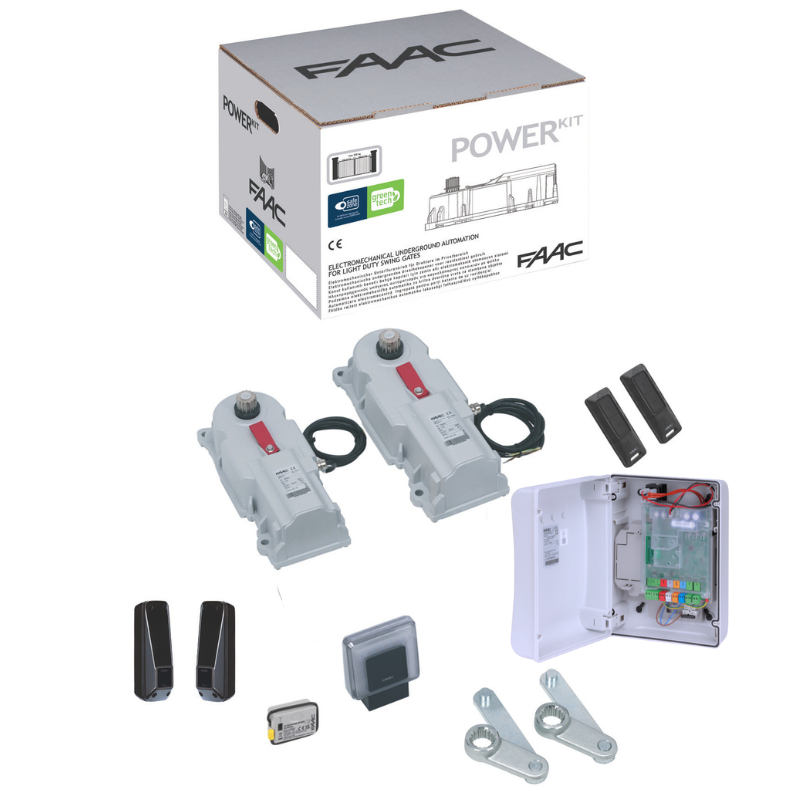

Contenu du kit :
- 2 opérateurs FAAC 770N 230V [10675301]
- 1 armoire de commande E034 [102011]
- 1 module de fréquence XF FDS 433-868 MHz [787025]
- 2 émetteurs 2 canaux XT2 FDS 433-868 MHz [787017]
- 1 paire de photocellules XP 20B D [785103]
- 1 lampe XLED 230 - 115 - 24 V [410029]
__
Caractéristiques techniques :
| Alimentation et puissance absorbée (Groupe) | 220 - 240 V pour 50 / 60 Hz |
| Alimentation et puissance absorbée (Moteur) | Moteur Brush 24 V - 70 W |
| Force de traction | 330 N |
| Vitesse maximale | 6° par s |
| Angle maximal d'ouverture | 110° |
| Caractéristiques maximales du portail |
Vantaux de 2 m de large (3,5 m avec électro-serrure) et de 500 Kg |
| Installation | Prévoir un caisson autoportant pour chaque opérateur |
| Programmation | Via boutons - temps d'arrêts - vitesse et ralentissement - temporisation |
| Logiques de fonctionnement | Automatique (A), Semi-automatique (E), Automatique pas-à-pas (AP), Semi-automatique pas-à-pas (EP) Automatique 1 (A1), Semi-automatique b (B), Homme mort (C) |
| Entrées / sorties de la platine | Moteurs ; fins de courses ; BUS / alimentation ; serrure ; clignotant |
| Charge des accessoires | 250 à 400 mA via BUS 2Easy |
| Commande radio |
Compatible DS, SLH, RC, LC + omniDEC Récepteur embrochable fourni dans le kit pour FDS (433 - 868 MHz et protocole sécurisé via cryptage 128-bits) |
| Sécurité | Photocellules orientables (180°) portée 20 m BUS - clignotant multi tension - butées en ouverture et fermeture) |
