FAAC - MAGNUM KIT INTÉGRAL 24V (390 - E034)
105660148
Kit motorisation 24V
Avec un opérateur électromécanique à bras articulé permettant l'ouverture même en espace restreint.
Bras fournis dans le kit.
Il est adapté aux piliers les plus larges.
Cette nouvelle version du kit MAGNUM inclut la logique de commande E034 en boîtier, pour encore mieux répondre aux besoins des installations en extérieur (notamment la protection contre les intempéries).
Paiement sécurisé par carte bancaire et virement
Livraison 24h par TNT (sauf produits de plus de 2m de long)
Kit portail battant
L'opérateur 390 est une motorisation irréversible adaptée aux vantaux battants jusqu'à 1,80 m (ou 3 m avec une électro-serrure).
Il permet une ouverture jusqu'à 120° et même vers l'extérieur en cas de portail à double sens.
Son système de déblocage manuel peut être utilisé de l'extérieur ou de l'intérieur, permettant l'ouverture en toute circonstance.
La logique de gestion E034 est fournie dans ce kit.
Cette carte gère tous les paramètres du moteur (vitesse, ralentissements, ...).
Mais aussi les accessoires via le BUS 2Easy et les systèmes de sécurité.
Elle permet également la commande du système via l'application Simply Connect, ou une intégration domotique.
De nombreuses logiques de fonctionnement sont programmables, permettant d'adapter la course du portail aux besoins des utilisateurs.
Système Safe : ce système est certifié SAFEzone FAAC, signifiant une technologie aux nouvelles entrées automatiques sécurisées selon les normes en vigueur.
__

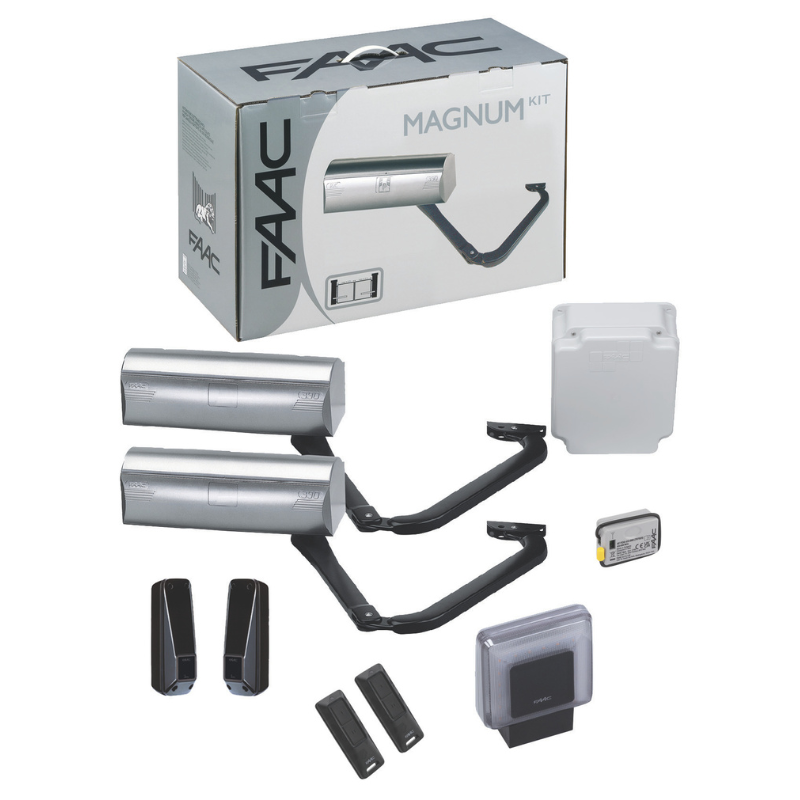

Contenu du kit :
- 2 opérateurs FAAC 390 24V [104573] accompagnés de leurs bras articulés [738705]
- 1 armoire de commande E034 [102011]
- 1 module de fréquence XF FDS 433-868 MHz [787025]
- 2 émetteurs 2 canaux XT2 FDS 433-868 MHz [787017]
- 1 paire de photocellules XP 20B D [785103]
- 1 lampe XLED 230 - 115 - 24 V [410029]
__
Caractéristiques techniques :
| Alimentation et puissance absorbée (Groupe) | 220 - 240 V pour 50 / 60 Hz |
| Alimentation et puissance absorbée (Moteur) | Moteur 24 V |
| Couple maximal | 250 Nm |
| Vitesse maximale | 8° par s |
| Angle maximal d'ouverture | 120° (possible vers l'extérieur) |
| Caractéristiques maximales du portail |
Vantaux de 1,80 m de large (3 m avec électro-serrure) |
| Installation | Sur larges piliers (chaque opérateur peut être placé à gauche ou à droite) |
| Programmation | Via boutons - temps d'arrêts - vitesse et ralentissement - temporisation |
| Logiques de fonctionnement | Automatique (A), Semi-automatique (E), Automatique pas-à-pas (AP), Semi-automatique pas-à-pas (EP) Automatique 1 (A1), Semi-automatique b (B), Homme mort (C) |
| Entrées / sorties de la platine | Moteurs ; fins de courses ; BUS / alimentation ; serrure ; clignotant |
| Charge des accessoires | 250 à 400 mA via BUS 2Easy |
| Commande radio |
Compatible DS, SLH, RC, LC + omniDEC Récepteur embrochable fourni dans le kit pour FDS (433 - 868 MHz et protocole sécurisé via cryptage 128-bits) |
| Sécurité | Photocellules orientables (180°) portée 20 m BUS - clignotant multi tension - butées en ouverture et fermeture) |
105660148
Références spécifiques
- Référence fabricant
- 105660148
