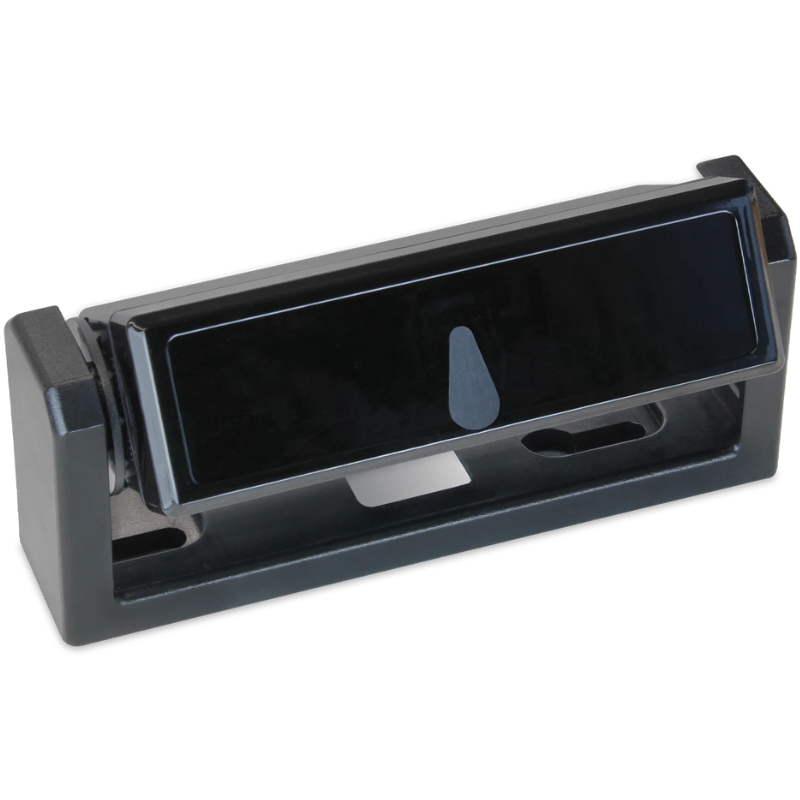

BIRCHER - Détecteur de présence à IR actif SpotScan
BIR212174
212174
Détecteur de sécurité pour portes automatiques
Le détecteur SpotScan de BBC Bircher est une solution de sécurité adaptée aux établissements publics, commerces et environnements industriels.
Il détecte la présence de personnes devant tout type de porte piétonne automatique : tournante, battante, coulissante, etc.
Le SpotScan est polyvalent, disposant de plusieurs modes de fonctionnement et réglages pour une détection adaptée au besoin du site.
Paiement sécurisé par carte bancaire et virement
Livraison 24h par TNT (sauf produits de plus de 2m de long)
Spot à capteurs infrarouges
Le format spot de ce détecteur permet de le monter en hauteur et l'orienter selon la zone à détecter.
Le SpotScan intègre 2 modes de fonctionnement :
| Mode stationnaire | Mode mobile |
|
Il est utile pour les plus grandes zones car il intègre l'arrière-plan dans sa détection Ce fonctionnement est indiqué pour les portes tournantes et battantes, protégeant de l'écrasement Le dispositif doit être monté à maximum 3,2 m de haut, réglé puis ne plus être déplacé |
Il ignore l'arrière-plan, permettant une plus grande précision Ce fonctionnement est indiqué pour les portes coulissantes, protégeant les voies d'accès Le dispositif doit être monté à maximum 4,5 m de haut et pourra être déplacé |
Une fonction de test est disponible (uniquement en mode stationnaire).
La configuration se fait via trois interrupteurs DIP :
- Le premier gère la fréquence pour éviter les interférences
- Le deuxième gère le mode de fonctionnement
- Le troisième gère le type de commutation (signal actif ou passif)
Un voyant LED rouge envoie un retour d'information.
La distance de détection se règle via une vis au dessus du DIP-switch, compatible à un tournevis plat.
__
Caractéristiques techniques :
| Technologie | Infrarouge actif IRED |
| Type de lumière | Lumière pulsée clignotante / alternante |
| Type de capteur | Deux lentilles (émettrice / réceptrice) |
| Zone de détection | 100 – 3200 mm (stationnaire) - 500 – 4500 mm (mobile) |
| Montage | En hauteur à maximum 3,2 m ou 4,5 m |
| Champ de détection | 50 x 50 mm à 2 m |
| Configuration | 2 modes de fonctionnement - via interrupteurs DIP |
| Alimentation | 11 - 36 V CA / 10 - 48 V CC (50 / 60 Hz) |
| Courant absorbé | 100 mA |
| Puissance | 3 W |
| Sortie de signal | 1 sortie relais contact - commutation (48 V CA/CC) |
| Commutation | Actif - Passif |
| Câble | 5 m de câble (5 x 0,252 mm) avec connecteur |
| Conception | Boîtier ABS noir - fenêtre optique Lexan - IP 52 |
| Poids | 340 g |
| Dimensions (H x L x P) | 50 x 123 x 45 mm |
| Température de fonctionnement | -20°C - +60°C (humidité jusqu'à 90%) |
