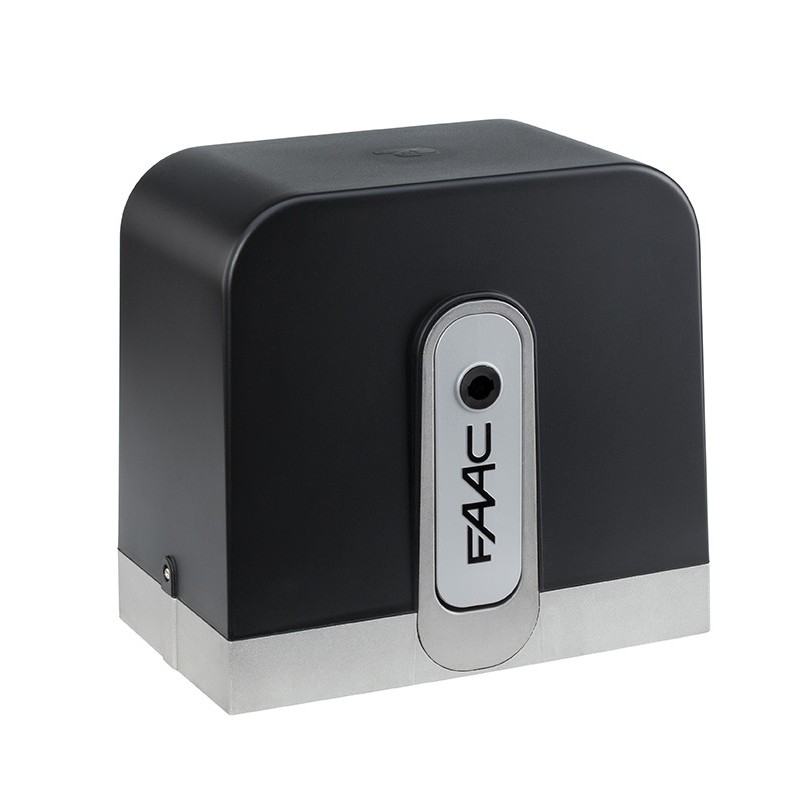

FAAC - OPÉRATEUR C720 24 V CYCLO 400 PIGNON Z28 M4
109320
Opérateur électromécanique
Le C720 est constitué d'un moteur à brosses fonctionnant à basse tension et d'un pignon Z28.
Il s'accompagne de son système de déblocage simplifié par clé en cas de panne de courant.
Cet opérateur est adapté aux portails coulissants domestiques et professionnels jusqu'à 400 Kg.
Paiement sécurisé par carte bancaire et virement
Livraison 24h par TNT (sauf produits de plus de 2m de long)
Motoréducteur 24 V
Les opérateurs FAAC CYCLO sont des motoréducteurs électromécaniques au rendement élevé, avec 2 versions offrant des performances différentes.
Le CYCLO 400 (ouverture manuelle noire) entraîne des portails jusqu'à 15 m de large ou 400 Kg.
Pour la version CYCLO 800 entraînant les portails jusqu'à 800 Kg, voir la référence [109321].
Son pignon Z28 est compatible aux crémaillères module 4, avec des fins de course magnétiques assurant la sécurité.
La carte électronique E721 est directement incorporée à l'opérateur.
Elle gère les différents paramètre de la motorisation (vitesse, couple, etc.).
La platine prend également en charge l'encodeur virtuel pour le calcul de la position du portail et la détection d'obstacles.
Une fonction d'inversion de la course et un dispositif anti-écrasement s'activent dès que l'encodeur détecte l'obstacle.
Cette platine offre une compatibilité à la gestion domotique via la plateforme FAAC Simply Connect en ajoutant une passerelle [XMULTICOM], avec un accès aux fonctions de base (= BASIC FUNCTION).
Système SAFE & GREEN : ce système est certifié SAFEzone et GREENtech FAAC, signifiant une technologie aux nouvelles entrées automatiques sécurisées selon les normes en vigueur et une réduction de leur coût énergétique.
Il est également conçu avec un principe de réduction breveté par FAAC permettant un rendement supérieur à 80% avec une efficacité énergétique optimale.
L'utilisation d'une crémaillère en nylon est préconisée pour la performance optimale.
__
Caractéristiques techniques :
| Alimentation (Groupe) | 220 - 240 V pour 50 / 60 Hz |
| Alimentation (Moteur) | Moteur Brush 24 V |
| Type de pignon | Z28 M4 |
| Puissance maximale | 170 W |
| Couple maximal | 18 Nm |
| Force de poussée maximale | 320 N |
| Vitesse maximale | 18 m par minute |
| Rapport de réduction | 1 pour 49 |
| Poids | 8 Kg |
| Protection | IP 44 |
| Dimensions (H x L x P) | 282 x 304 x 180 mm |
| Température de fonctionnement | -20°C - +55°C |
| Caractéristiques maximales du portail | 400 Kg ou 15 m de long |
| Installation | Sur plaque de fondation (fournie) |
| Programmation | Via afficheur LCD et boutons - temps d'arrêts - force (sur 50 niveaux) - vitesse (sur 10 niveaux) - ouverture partielle - sensibilité aux obstacles |
| Logiques de fonctionnement | Automatique (A) - Semi-automatique (E) - Semi-automatique pas-à-pas (EP) - Automatique Sécurité pas-à-pas (SP) - Automatique pas-à-pas (AP) - Semi-automatique b (b) - Homme mort (C) |
| Entrées / sorties de la platine | 5 entrées de sécurité en BUS 2 Easy - 1 sortie programmable |
| Commande radio | Compatibilité omniDEC - FDS - SLH |
| Sécurité | Encodeur électronique - fin de course magnétique |
__
Présentation vidéo :
109320
Références spécifiques
- EAN13
- 8055195003147
- Référence fabricant
- 109320
